PMR-bereik vergroten

Voor welke doelgroep is het spel bedoeld Alle leeftijden
Nr.Deelnemers -
Zendamateurs
Tijdsduur -
Kosten -
 []

Wil je het bereik van je PMR446 vergroten dan kun je gebruik maken van een simplex repeater. Een repeater zorgt er voor dat 2 stations die elkaar niet direct kunnen horen toch met elkaar kunnen praten.





Een simplex repeater doet niets anders dan een gesprek opnemen dat het hoort en daarna op dezelfde frequentie weer afspelen. Van daar de bijnaam "papegaai".

Bij dit systeem plaats je een PMR op een hoge locatie in het gebied waar je je spel houdt. Op je PMR/LPD sluit je een papegaai aan.

Een papegaai is eenvoudig zelf te maken maar je kunt hem ook goedkoop kopen op het internet

Een papegaai zelf bouwen (PC-papegaai)

Gabriel F6DQM heeft software geschreven voor de PC waarmee je met de geluidskaart aangesloten op een PMR een papegaai kunt bouwen.



De software van Gabriel F6DQM is al wat ouder en kan je downloaden vanaf deze site: http://www.f6dqm.fr/software.htm
Eventueel kan je deze software ook vinden op onze 'mirror'

Geluidskaart interface voor PC-papegaai

Om je geluidskaart aan te sluiten op de PMR of LPD kun je gebruik maken de geluidskaartinterface van Free Radio network (FRN). Deze schakeling is universeel maar kan afwijken van de aansluitingen op jouw PMR  portofoon.

Componenten
Onderstaande componenten zijn in de schakeling toegepast:
R1 = 330 Ohm (oranje, oranje, bruin)
R2 = 12 Ohm (bruin, rood, zwart)
R3 = 1 kOhm (bruin, zwart, rood)
R4 = 1,5 kOhm (bruin, groen, rood)
C1 = 4,7 uF
D1 = 1n4148
T1 = BC549

Connectoren
2 stereopluggen voor verbinding met de geluidskaart
1 sub-d connector voor de com-poort
Afhankelijk van de transceiver, 1 of 2 connectoren om de set aan te sluiten


(Klik op het plaatje voor een grotere versie.)

Een kant-en-klare papegaai

Naast de 'zelfbouwpapegaai' bestaan er kant-en-klare oplossingen zoals de ATX2000.

De ATX2000 is een klein kastje dat je eenvoudig kunt aansluiten op een PMR.

Je kunt een dergelijke simplex repeater kopen op: http://www.chbox.ch/advanced_search_result.php?keywords=atx-2000

Meer info hier op de folder:

Downloads
Voorkant
Achterkant

Dit materiaal in gepubliceerd onder een
Creative Commons Licentie tenzij anders vermeld
Creative Commons License

Plaatsen van de papegaai

De plek waar je de papegaai plaatst bepaalt direct het bereik van de papegaai. Hoogte is alles! Ook het type portofoon (PMR446) maakt uit voor welk bereik je hebt.

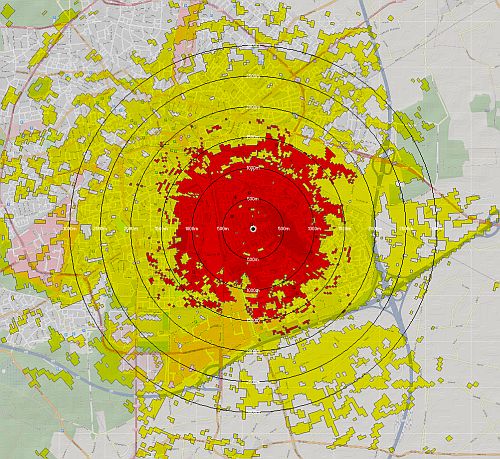

In de onderstaande figuur hebben we een PMR (geel) en een LPD (rood) portofoon op een flat van 30 meter geplaatst. Elke ring is 500 meter.



Zoals je kunt zien heeft een PMR meer dan twee keer het bereik van de LPD. Met de PMR kun je bijna heel Apeldoorn bereiken terwijl je met de LPD alleen maar de wijk De Maten bestrijkt.

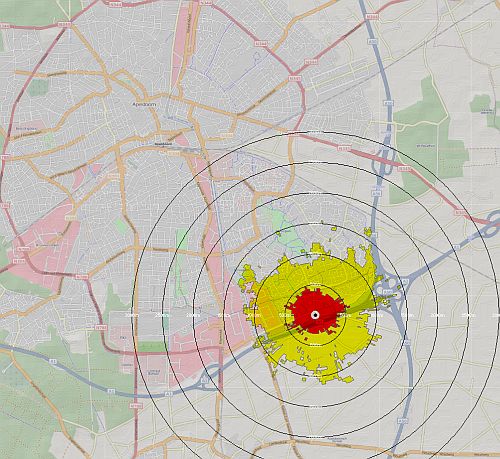

Ter vergelijk hebben we ook het bereik vanaf de blokhut even getekend:



Zoals je ziet is dit veel minder dan vanaf de flat en ook hier zie je dat de PMR een groter bereik heeft dan de LPD.
